TRAÇADO E CALCULO DE UNHA OU BICA

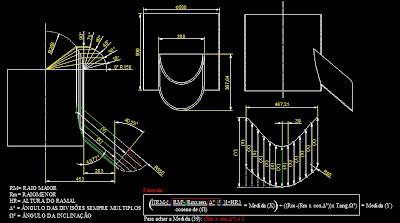

Neste desenho podemos ver como se traça e também se calcula uma Unha ou Bica, esta mesma fórmula serve para desenvolver um Ramal, a formula é igual para todas linhas, o que vai diferenciar as medidas são os angulos das divisões, que sempre vamos trabalhar com os multiplos, ex.15, 30, 45 etc..
trabalhar com o diametro médio do dois tubo é fundamental.
O angulo da inclinação neste nosso caso será 90° -49.77°=40.23°.
